臥式點鍍使用說明書

1：系統組成及工作原理

2：技術參數

3：使用方法

4：保養規范

5：注意事項

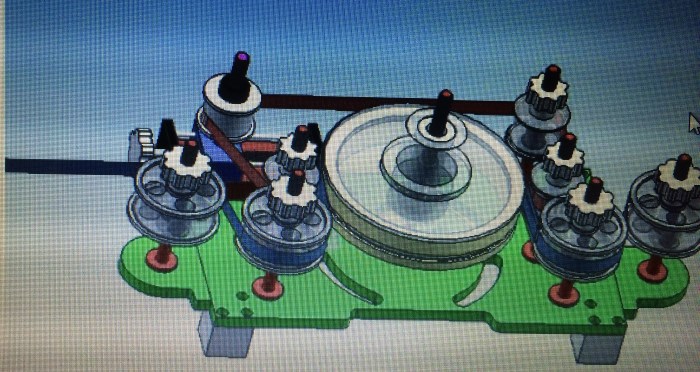

1. 導位輪 2.皮帶輪 3.點鍍模具 4.水囊 5.張力輪 6.耳朵 7.調節把手 8.陽極軸

一 機械執行機構原理：

⑴. 牽引裝置帶動料帶，將料帶拉進去，依次經過導位輪，點鍍模具，然后出去。

⑵ 被鍍件通過對應的RING在皮帶壓力作用下精密選擇性電鍍區域，其鍍區精密由RING的加工精密與皮帶遮蔽吻合度決定，一般使鍍區精密到0.2mm

⑶ 鍍液從陽極水囊高壓噴出至RING孔與被鍍區接觸，在電場作用下鍍液中主鹽金離子得到電子沉積于端子與鍍液接觸區形成鍍從。

二．技術參數

⑴尺寸：

A．點鍍機，長度700mm 寬度400mm，高度320mm

B . 陽極寬度28mm

C 進出料中心高度 20mm   （注：中心看設備可以不可以自動調整）

⑵材料分析：

 A G10

   是一種由玻璃纖維布與環氧數脂合成的復合材料，G10不會被水氣，液體所滲透，具備有絕緣，耐酸堿的特性，重量輕。

 B． PP

是一種半結晶性材料，它比PE要更堅硬并且有更高的熔點，由于均聚物性的PP溫度高于0℃以上時非常脆，因此許多商業的PP材料是加入1-4﹪乙烯的無規則共聚物或更高比率乙烯含量的鉗段式共聚物，共聚物型的PP材料有效低的熱扭曲溫度（100℃），更高的透明度，低光澤，低剛性，但有更強的抗沖擊強度，PP的沖擊度隨著乙烯含量的增加而增大，PP的維卡軟化溫度為150℃，由于結晶度較高，這種材料的表面剛度和抗劃痕性很好，PP不存在環境應力開裂問題，通常，采用加入玻璃纖維，金屬添加劑或塑橡膠的方法對PP進行改性。PP的流動率MFR范圍在1-40，低MFR的PP材料抗沖擊強度比均聚物型的要高，由于結晶，PP的收縮率相當高，一般為1.8-2.5％.并且收縮率的方向均勻性比PE-HD等材料要好的多，加入30％的玻璃添加劑可以使收縮率降到0.7％，均聚物型和共聚物性的PP材料都具有優良的抗吸濕性，抗酸堿腐蝕性，抗溶解性，然而，它對芳香烴（如苯）溶劑，氟化烴（四氟化碳）溶劑等沒有抵抗力，PP也不像PE那樣在高溫下仍具有抗氧化性。

   PP塑料是聚丙烯塑料，是無毒的，對人體沒有產生危害。

⑶ PEEK

   A 機械特性;PEEk是韌性和剛性兼?zhèn)洳⑷〉闷胶獾乃芰?，特別是它對交變應力的優良耐疲勞是優秀的，可與合金媲美。

   B潤滑性：PEEK適合于嚴格要求低摩擦系數和耐磨耗用使用，特別是碳纖，石墨各占一定比例混合改性的PEEK潤滑性更佳，且耐腐蝕性。

  C阻燃性，PEEK 是很穩定的聚合物，1.45mm厚的樣品，不加阻燃劑就達到最高阻燃標準。

 D 耐水解性：PEEK及其復合材料不受水和高壓水蒸氣的化學影響。

⑷ Ti: 耐腐蝕，密度4.5g/c㎡,可塑性強，導電性良好。

(5) 張力: 皮帶張力;F≤3N

三 使用方法

   (1).使用前，各機構狀態良好，導位輪底邊與模具底邊呈水平直線。水囊陽極噴頭寬度要大于被鍍端子寬度，同時在調整過程中，水囊陽極噴頭要對準點鍍模具噴口正中位置。

   (2).將料帶從左端導位輪纏繞進去，拉向中間點鍍模，調整導位輪，使料帶定位孔與點鍍模陶瓷針在一水平直線上，保持料帶定位孔順利落在陶瓷針上。

   (3).開機時不得壓住皮帶，當料帶舒暢進入模具，定位孔陶瓷針完全到位時，將和模具配套的皮帶依次纏繞在皮帶輪和張力輪上，按鍍區位置調整皮帶輪與張力輪高低，使皮帶正好壓住點鍍模槽液噴口。

   (4）.調試張力輪，讓皮帶的張力達到技術參數左右值，打開PUMP查看槽液未從皮帶兩邊滲出為最佳。

   (5).停機時，保證各部位避免碰撞和摩擦。

四：保養規范

(1).長時間停機時罩頭內要用回收水清洗，避免檸檬酸干后卡壞軸承運轉不順。

(2).檢查陽極接線處是否氧化松動。

(3).皮帶及時取下避免長時間受力導致局部變形，或是皮帶邊緣損壞。

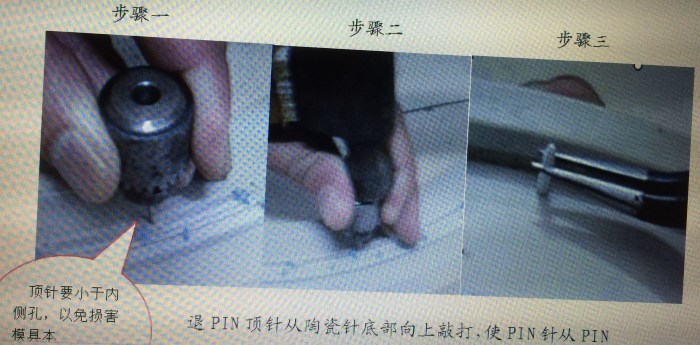

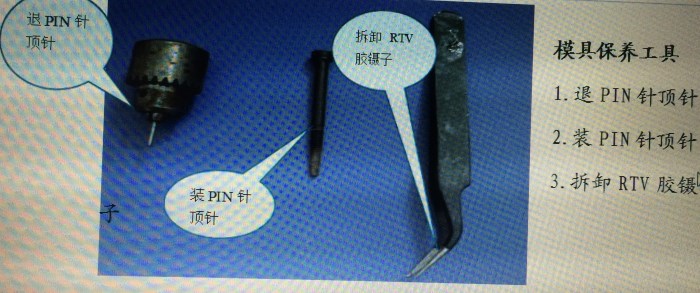

(4).點鍍模具取下后做退金處理，及時修復和保養。

五．注意事項

 (1).正常使用期間，每十五天保養一次，及時做退金處理。

 (2).注意導位輪和各個皮帶輪的輪磨損狀況，如有發現槽體有PP質，要及時調整輪子高度。

 (3).操作人員在操作時帶保護眼鏡和手套，嚴格按照操作規范作業。
